白色光干渉による非接触3D表面形状測定

精密部品・精密金型の品質管理に、「形状を見て、測って、残す」という新しい選択肢


表面粗さの規格値だけでは捉えきれない、実際の傷、へこみ、加工痕、微細な凹凸を、白色光干渉によって表面の高さ情報を非接触で取得し、3D画像、断面プロファイル、深さ・幅などの測定結果として可視化します。

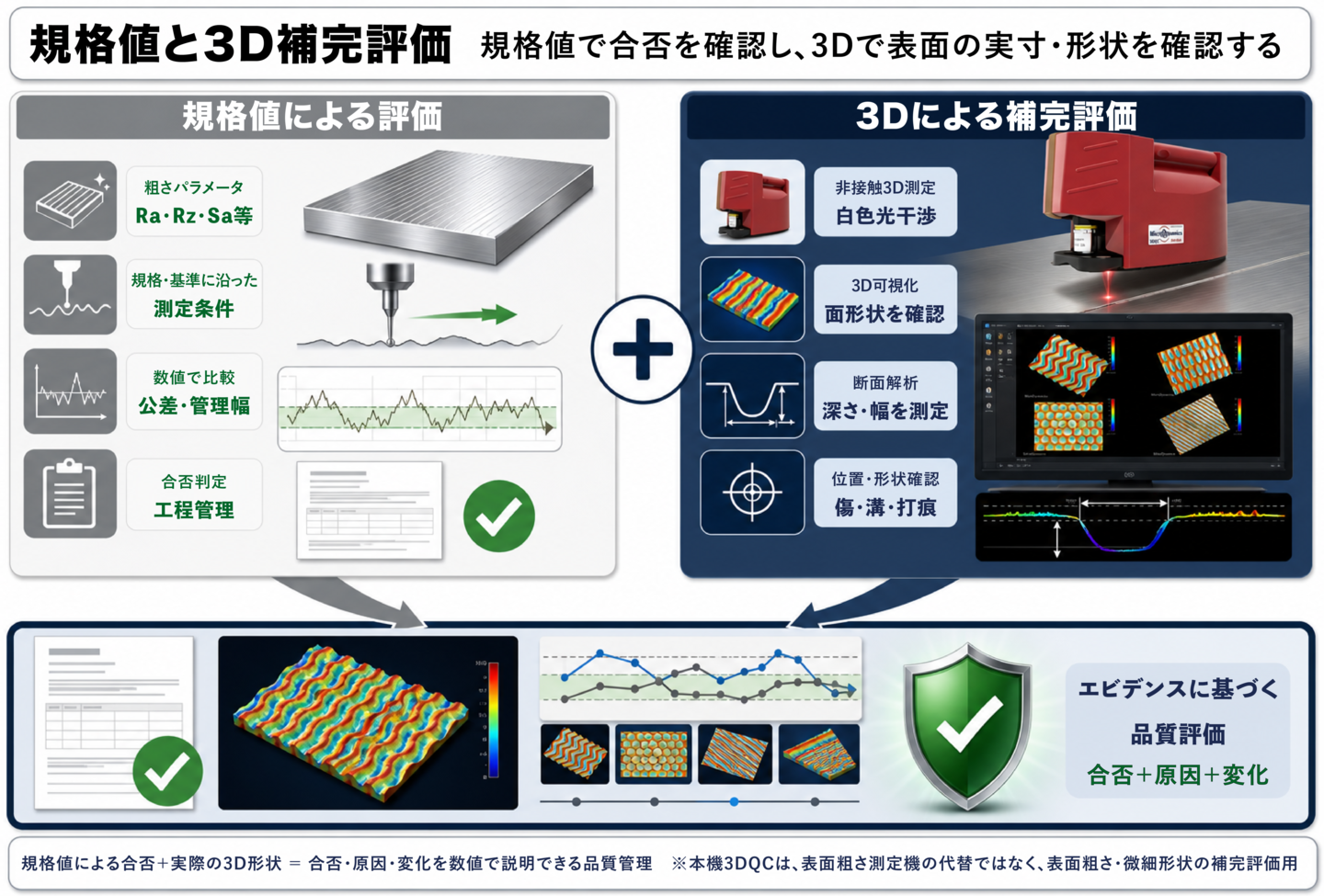

触針式表面粗さ計や3D測定機を置き換えるものではありませんが、表面粗さ規格への適合確認に加え、実際の表面で何が起きているかを現場で3D確認できる、3DQCによる新しい補完型品質管理のご提案です。

市場背景とご提案

製造現場では、Ra、Rz、Saなどの粗さパラメータや粗さ標準片との比較によって、加工面が基準内であることを管理しています。しかし、同じ粗さ値の範囲内でも、表面の状態は必ずしも同じではありません。


• 局所的な深い傷がある

• 細い溝が一定方向に残っている

• 加工痕の幅や方向性が異なる

• 一部だけへこみ、盛り上がり、欠けがある

• 摩耗や洗浄によって面形状が徐々に変化している

• 平均値では目立たない異常が局所的に存在する


従来の粗さ値が「面の状態を一つの数値に集約する」評価だとすれば、3DQCが提案するのは、対象面を3Dで取得し、異常の場所と形状を画像と寸法で確認する評価と言えます。

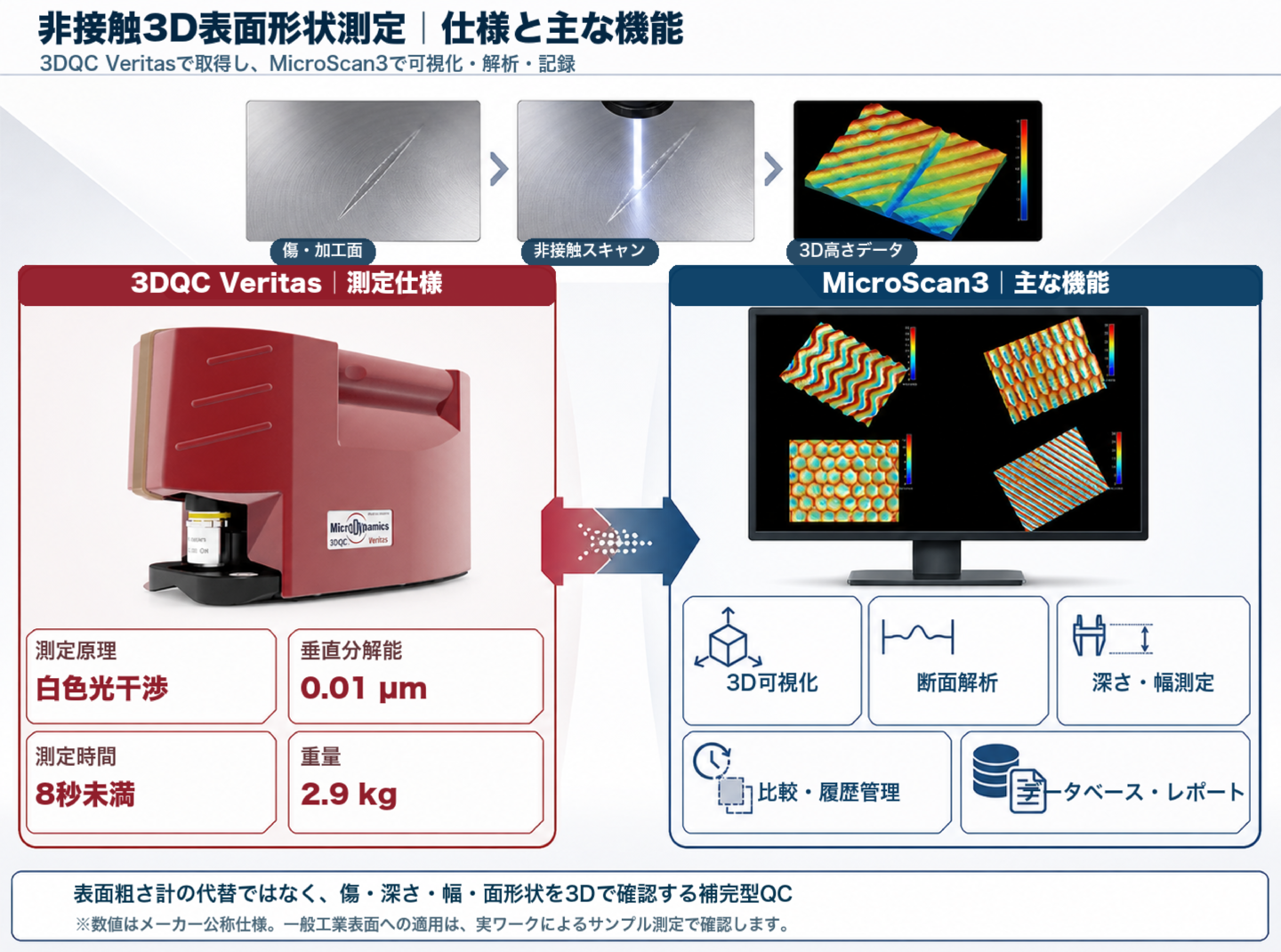

ポータブル型白色光干渉測定により、場所を選ばない精密計測を実現。充実の解析環境で「視覚化・比較・データ化」をサポートし、現場とラボを直結する新しい表面品質管理をご提案します。

製造現場に持ち込める白色光干渉計と、直感的に比較・保存ができる解析システムを構築。現場と研究開発のシームレスな情報共有を可能にし、表面品質管理の効率化に貢献します。

持ち運べる白色光干渉測定と、見える・比べる・残せる解析環境、製造現場とラボの間をつなぐ、新しい表面品質管理をご提案します。
