製品から選ぶ

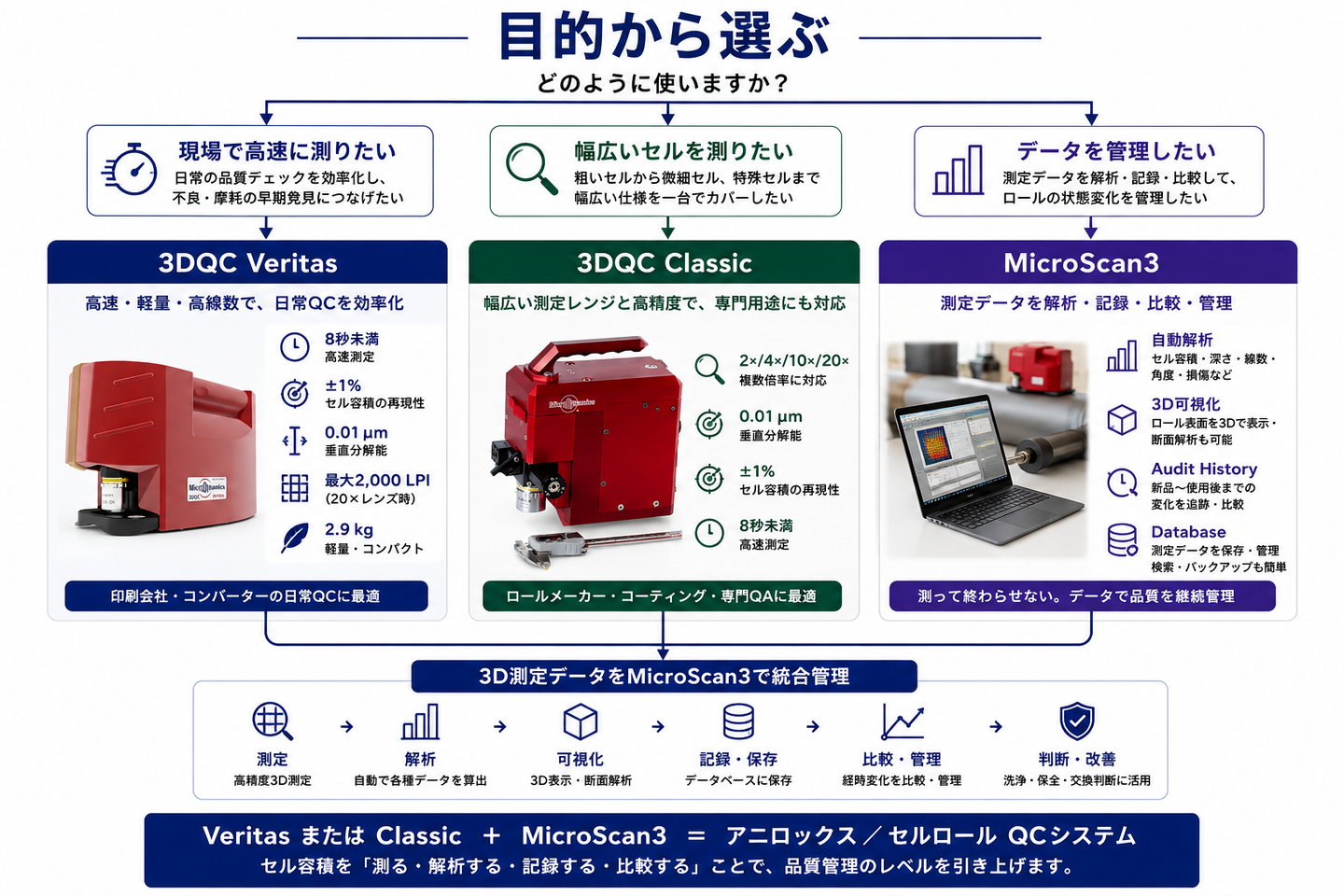

測る場所、セル仕様、管理目的から、最適なシステムを選択


3DQCシリーズは、白色光干渉方式の非接触3D測定とMicroScan3による高度な解析・履歴管理を搭載した革新的なQCシステムです。
アニロックスやセルロールの目視確認から脱却し、セル容積の数値データによる継続管理を実現。確実な品質保証をサポートします。

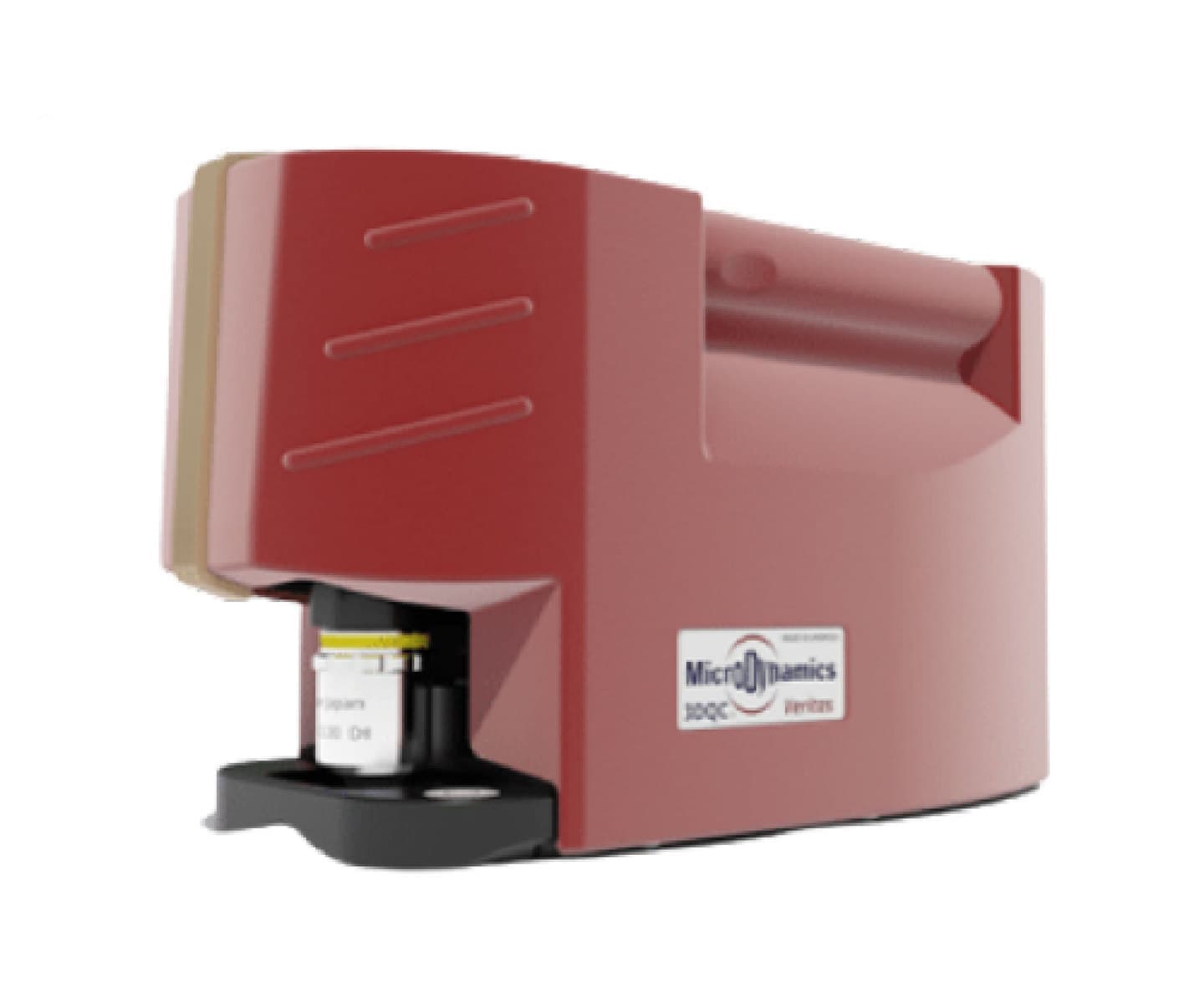

01｜3DQC Veritas

現場QCに、白色光干渉3D測定を

マイクロダイナミクス社製の「3DQCVeritas」は、印刷会社やコンバーター（加工業者）向けに開発されたモデルです。従来の「Classic」が持つ高精度な測定技術を継承しつつ、製造現場での使いやすさ(2.9kg)、測定スピードの向上、そして本体の軽量化を実現しました。

3DQC Veritasの５つの数字

高線数への対応力
一般的なアニロックスから微細セルまで、最大2,000 LPIという幅広い線数に1台で対応できる汎用性の高さが、Veritasだけの大きな差別化ポイントです。10×：60～1,000 LPI、20×：120～2,000 LPI

白色光干渉方式による「セル容積」を非接触3D測定
Veritasが採用しているのは、フォーカスをずらしながら画像を合成する手法ではなく、高精度な「白色光干渉法」です。2D画像から形を推測するのではなく、高さ情報をダイレクトに捉えてリアルな3D形状を再現します。さらに、対象物に触れない非接触測定なので、製品を傷つけるリスクもゼロです。

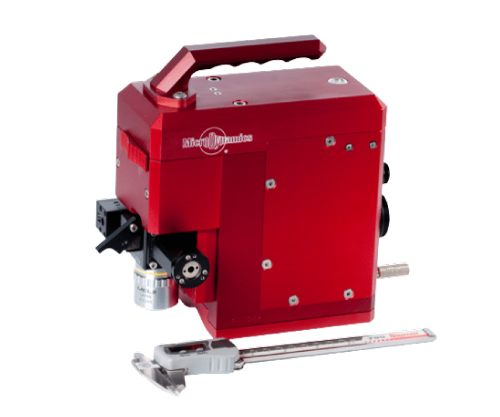

02｜3DQC Classic

幅広いセル仕様を、一台の白色光干渉システムで

Classicは、Veritasの市場を奪い合う製品ではなく、対応領域をさらに拡大する、上位の専門特化型モデルです。アニロックスOEMやアニロックスローラーの製造、カスタマイズ、保守メンテナンス会社の確かな品質保証を支えるソリューションとして想定されています。

3DQC Classicの４つの数字

粗いセルから微細セルまで、測定対象に合わせて倍率を選択
◾️Classicが必要とされる理由は、コーティングという工程そのものではなく、大容量・深型・特殊形状のセルにあります
◾️塗工用途だからという理由だけでClassicではなく、セルが大きく、深く、特殊な形状をしているからこそClassicが必要

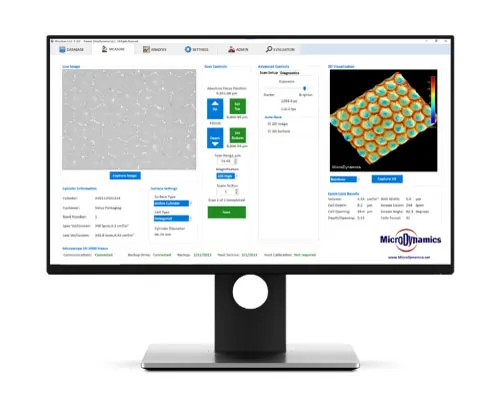

03｜MicroScan3


単なる「付属ソフト」ではなく、測定値を、QCデータへ変える
MicroScan3は3DQCの測定制御だけでなく、測定 → 自動解析 → 3D可視化 → 保存 → 比較 → 履歴管理　までを一つの環境で行います。

自動解析
測定後、　・平均セル容積　・平均セル深さ　・線数　・スクリーン角度　・セル損傷　・その他の形状情報　を解析できます。

3D可視化
ワンクリックでロール表面の3Dマップを生成し、回転・拡大してセル状態を確認できます。任意位置の断面解析にも対応します。

履歴管理
非常に重要な機能です。
新品時 → 使用後 → 洗浄前 → 洗浄後 → 経時変化としてセル容積の変化を追跡できます。

データベース
各スキャンデータをデータベースへ保存し、ロールごとの測定履歴にアクセスできます。バックアップ・エクスポートにも対応します。

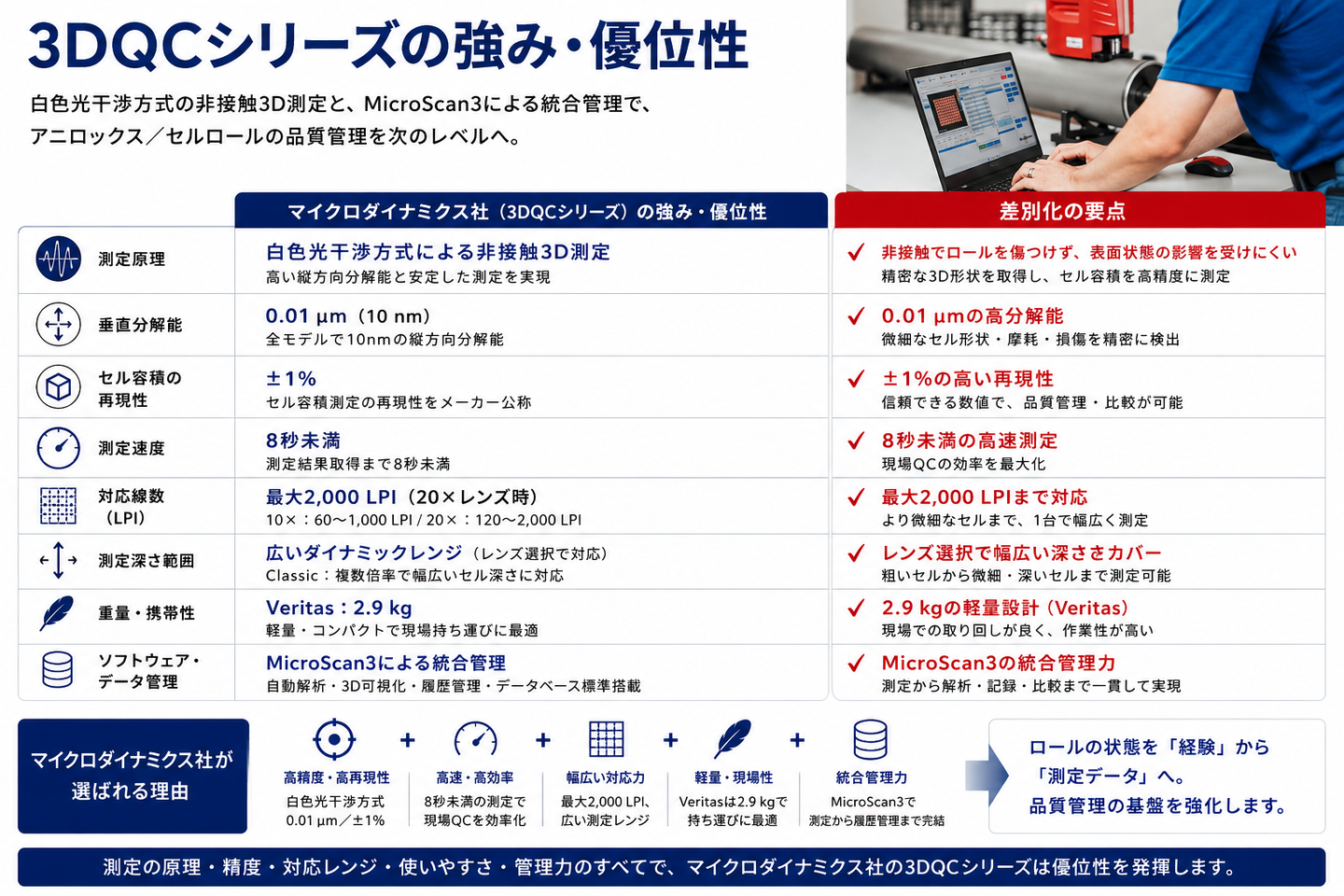

日本市場での3DQCシリーズの強み・優位性

測定機を選ぶのではなく、ロール管理の方法から選択
